    pnp和npn的區別圖解與pnp和npn的判斷圖文詳解

    pnp和npn的區別圖解,在工業控制領域一般受限于國外PLC類型的選擇,選擇了日系PLC和德系PLC就選擇了兩種不同的控制接口,對于這兩種接口,很多時候我們對其概念很模糊,在這里將詳細闡述兩者的區別。


    日系PLC的接口一般為NPN型(漏型輸出),即集電極開路輸出方式,由于日本人比較謹慎,免責申明做的比較好,所以它一般喜歡控制地GND,電源是你給的,燒了東西算你的。


    德系PLC的接口一般為PNP型(源型輸出),即控制Power方式,由于德國人比較喜歡主動權把握在自己手里,我給你Power了你才能動作,不給你Power是比較安全的,你想燒東西沒有Power怎么燒?


    pnp和npn的區別圖解

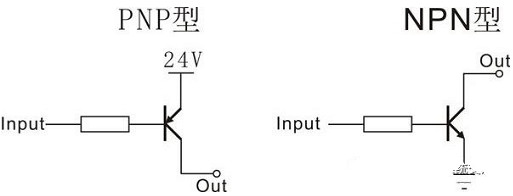

    更清楚一些表達的話,我們可以利用晶體管的形式來理解的更為深刻一些。


    pnp和npn的區別圖解

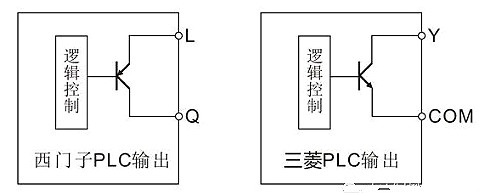

    從上圖我們可以看出,西門子對安全的把控在電源上做足了文章,所以西門子PLC內部電路上對電源的抗干擾及濾波相對來說做的比較實在一些,而三菱PLC則由于把Power留給了客戶去提供,這部分電源對于絕大部分客戶來講,根本不會做抗干擾及濾波部分的考慮。

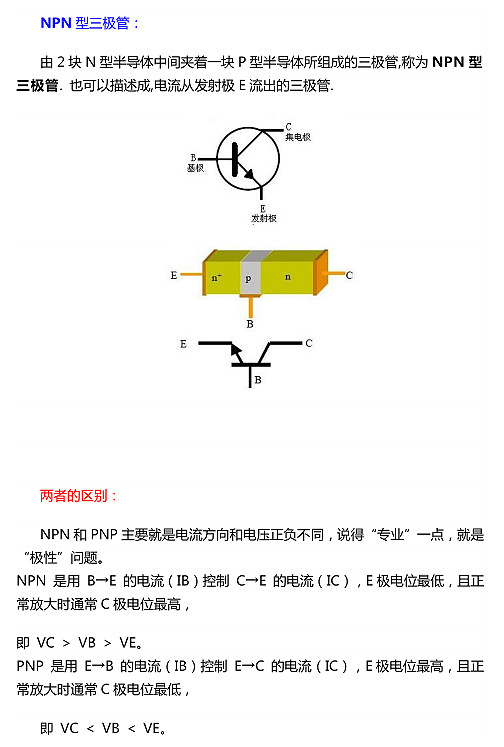

    pnp和npn的區別圖解

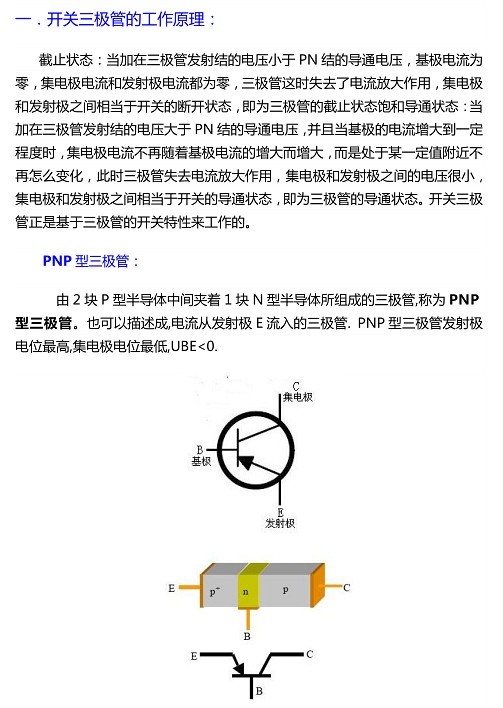

    pnp和npn的區別圖解

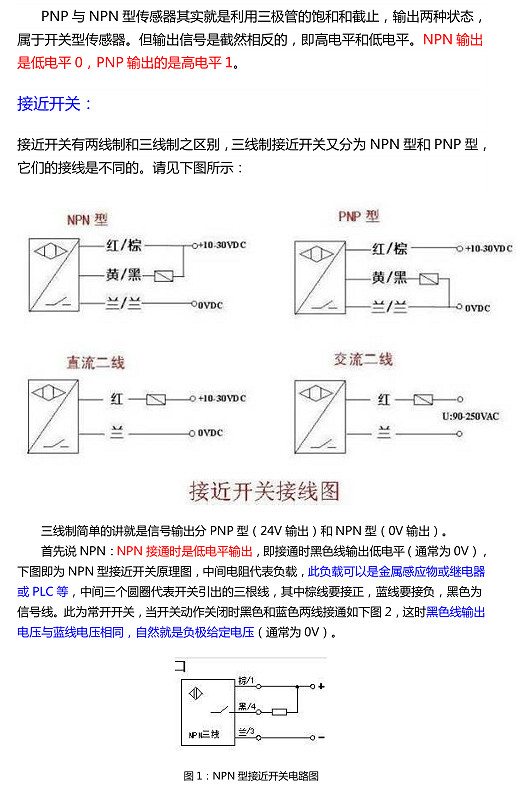

    pnp和npn的區別圖解


    pnp和npn的區別圖解


    pnp和npn的區別圖解


    為何要分為PNP型和NPN型

    1.接近開關的負載可以是信號燈、繼電器線圈或可編程控制器 PLC 的數字量輸入模塊。


    2.需要特別注意接到 PLC 數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊一般可分為兩類:一類的公共輸入端為電源 0V,電流從輸入模塊流出(日本模式),此時,一定要選用 NPN 型接近開關;另一類的公共輸入端為電源正端,電流流入輸入模塊,即阱式輸入(歐洲模式),此時,一定要選用PNP型接近開關。千萬不要選錯了。


    3.兩線制接近開關受工作條件的限制,導通時開關本身產生一定壓降,截止時又有一定的剩余電流流過,選用時應予考慮。三線制接近開關雖多了一根線,但不受剩余電流之類不利因素的困擾,工作更為可靠。
