充氣泵中的MOS管主要用于控制電機供電和氣壓調節，實現精準充氣和智能控制。
電機控制充氣泵通常配備電機驅動氣泵，通過MOS管調節電流通斷以控制電機運轉。
MOS管在充氣過程中對電流進行動態調控，可精確調整充氣速度和氣壓值，避免胎壓過高或過低導致安全隱患。
充氣寶內置氣壓傳感器，當達到預設壓力值時自動關閉電源。通過MOS管實現足壓即停功能，保障使用安全。
采用低導通電阻的MOS管，減少電能損耗并延長電池續航，支持多次充氣需求。
充氣泵應用MOS管特性
1. 快速響應：MOSFET的開關速度可達納秒級（如IRF540N的開關時間約30ns），確保電機高頻啟停時減少能量損耗。
2. 低導通損耗：采用溝道型MOSFET（如IRLZ44N），導通電阻（RDS(on)）僅8mΩ（數據來源：Infineon技術手冊），降低發熱，提升充氣效率。
3. PWM調速：通過調節柵極脈沖寬度（頻率通常為20kHz-100kHz），精準控制電機轉速，適應不同充氣需求（如輪胎充氣與氣墊床充氣的壓力差異）。

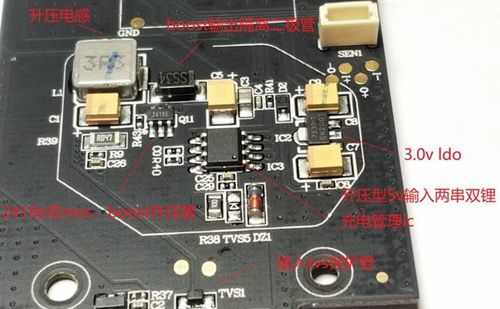

boost壓型2串鋰電充電管理電路，5v輸入升壓后給兩串鋰電充電，8腳無字芯片其實就是升壓充電管理一體ic，右面有顆3.0vldo，給單片機供電。
充電電路

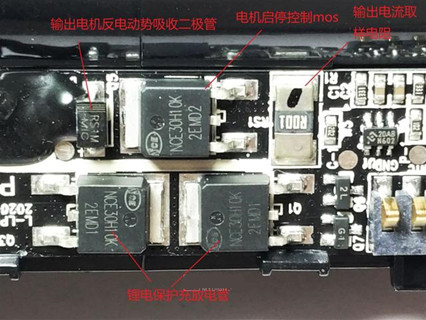

三顆mos，上面一顆用于控制電機啟停，下面是鋰電保護電路的充電和放電管，大貼片電阻是輸出電流取樣，左面二極管是電機反電動勢吸收。
